一、用途：溫濕度振動環境試驗箱測試產品在振動、高溫高濕及壓力的氣候環境下的貯存、運輸和使用時的性能試驗，溫濕度振動環境試驗箱主要用于對電工、電子產品，元器件、零部件、金屬材料及其材料在模擬高溫、高溫高濕及壓力的氣候條件下，對產品的物理以及其它相關性能進行測試，測試后，通過檢定來判斷產品的性能是否能夠達到要求，以便供產品的設計、改進、檢定及出廠檢驗使用。

二、介紹：溫濕度振動環境試驗箱具有極寬大的溫濕度控制范圍，可滿足用戶的各種需要。采用獨特的平衡調溫調濕方式，可獲得安全、精確的溫濕度環境。具有穩定、平衡的加熱加濕性能，可進行高精度、高溫度的溫濕度控制。裝備高精度智能化的溫度調節器，溫濕度采用彩色液晶觸摸顯示屏，可進行各種復雜的程序設定，程序設定采用對話方式，操作簡單、迅速。制冷回路自動選擇，自控裝置具有隨溫度的設定值自動選擇運轉制冷回路的性能，實現高溫度狀態下的直接啟動制冷，直接降溫。

三、性能參數：
溫度范圍：－20℃～130℃
濕度范圍： 40%～98%RH
溫度均勻度： ±2℃（空載時）
溫度波動度： ±0.5℃（空載時）
濕度波動度： ±2%
溫度偏差： ≤±2℃
濕度偏差： ≤±2%
升溫時間： －20℃～120℃≤1小時
降溫時間： 室溫降到－20℃≤45分鐘（空載時）
時間設定范圍： 0～999小時
正弦波： 2.94kN（300kgf）
頻率范圍： 5-2000HZ
最大加速度：980m/s2（100g）
最大速度：1.1m/s
最大移位：25mmp-p
運動部件有效質量：2.7kg
最大載荷：120 kg
臺面尺寸：? 150mm
振動方向：上下垂直

四、溫濕度振動環境試驗箱滿足試驗標準
GB/T2423.1-2001試驗A:低溫(部份)
GB/T2423.2-2001試驗B:高溫 (部份) *
GB/T2423.3-2006試驗Cab:恒定濕熱
GB/T2423.4-1993試驗Db:交變濕熱
GJB/T150.3-1986 高溫試驗
GB/T2423.34-2005試驗Z/AD:溫濕組合 GJB/T150.4-1986低溫試驗;

五、溫濕度振動環境試驗箱結構及材料：
結構方式：整體式，前上部為工作室，工作室底板上開有與振動臺的接口孔，后部為制冷機組和電控柜。
下半部為振動臺工作位置。底板備有隔熱密封接口
外箱：噴塑鍍鋅彩色鋼板
內箱：SUS＃304不銹鋼板
保溫層：硬質聚胺脂發泡及玻璃棉
箱門：左單開門一式
觀察窗：設電熱防結霜、防凝露中空鍍膜玻璃觀察窗一個，位置在試驗箱大門上尺寸：W 400mm×H 500mm
密封：原裝進口硅膠密封條 ；箱側開1個φ100的穿線孔，并配有相應的硅膠塞密封
壓力平衡口：1寸排水共用型
擱板承重能力：≤60Kg/層（均勻負載）

六、振動臺連接口方案：
變換工作方式時試驗箱可升降,可水平移動，配有滑軌，振動臺固定位置。配有3塊活動底板，一塊用于垂直振動臺接口，一塊用于水平臺面接口，一塊為無孔板（單獨做溫濕度試驗用）
1,試驗箱箱體底部預留振動臺臺體的放置位置。箱體底部可以拆開,依據客戶要求可提供三種接口解決方案.
2,溫濕度試驗箱工作室底部預留三個接口，該接口是一個可移動式接口，密封性好,雙層密封結構,并配有防結露發熱線.(1)作為箱體單獨使用時密封，組成一個獨立的恒溫恒濕箱使用. (2)配套垂直臺體使用。配有一個附加臺面與臺體連接的延長軸,延長軸與箱體之間也用雙層硅膠皮裙做軟連接.既保證箱體與振動臺有活動間隙,又保證箱體的密封性.（3）水平臺面接口：箱體與水平滑臺的軟連接
3,溫濕度試驗箱底部設計有滑輪結構，在與振動臺配合使用時保證振動臺可以方便的從箱體底部進出.。
4,振動臺接口設置防震緩沖結構，防止振動臺振動時損傷試驗箱體。

七、溫濕度振動環境試驗箱系統特點：
不同工況自動切換制冷系統流量，恒定段切斷多余系統保持實現節能運行
1)降溫控制:多級蒸發器組合,可獲得更均勻及高效的冷量交換效率及制冷輸出;流量控制由各自匹配的熱力膨脹閥自動調整;
2)制冷工藝: 在制冷系統設計中充分考慮了對壓縮機的保護措施，如壓縮機吸排氣壓力自動保護功能，該功能使壓縮機的運行溫度保持在正常溫度范圍內，避免壓縮機過冷或過熱，以便延長壓縮機的使用壽命。在制冷系統管道焊接上采用優質無氧銅管氣體保護焊接方式，此方式避免了傳統焊接方式造成在銅管內壁產生氧化物對制冷系統及壓縮機的損害。在制冷系統設計中充分考慮了機組運行時的減振措施，如壓縮機安裝彈簧減振器，同時在制冷管道上采用增加圓弧彎的方式，避免因運行振動和溫度變化引起的管道變形和泄漏，從而提高整個制冷系統的可靠性。
3)節能措施: 采用了以下有效的能量調節措施，如：制冷系統的制冷量調節、氣液旁路調節、蒸發溫度調節等，在任何低溫溫度點恒溫時，無需加熱平衡，運行功率可降低至一半，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
4)壓縮機回氣溫度調節: 自動調節壓縮機回氣溫度，使壓縮機的溫度保持在正常范圍內，避免壓縮機過冷和過熱。
5)減振措施:
1,壓縮機：彈簧減振。
2, 制冷系統：特種橡膠墊整體二次減振；制冷系統管路采用增加R和彎頭的方式避免因振動和溫度的變化引起的銅管的變型，從而造成制冷系統管路破裂。
6) 降噪:制冷機箱：采用波浪狀的特種消音海綿吸音。

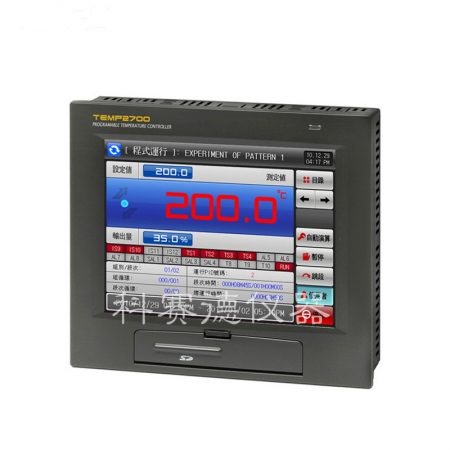

八、溫濕度振動環境試驗箱軟件功能：
1.溫濕度曲線:
無紙記錄:內置記錄程序，控制器內記憶體可存儲24H運行300天.可方便自動生成溫濕曲線文件，并轉存為XLS表格;
2.完善的接口:
外留USB口:可直接連接打印機，實現本地數據由線打印，由USB口可用U盤輕松進行歷史曲線等數據導出。
外留LAN標準網絡接口:無需專門配置服務器,可便接入公司電腦局域網絡，一個蕞多可連接并監控16臺設備,方便快捷。
3.實時監控可做到：同時監視1~16臺控制器運行狀態—-如監控控制器實時數據，信號點狀態，實際輸出狀態等支持遠程（外網）故障診斷：技術人員可通過網絡，由客戶協助留出端口，打開IE瀏覽器，輸入控制器的IP地址，即可進入登錄界面選擇操作或監視進行診斷
4. 時序控制
2組時序輸出控制接口,搭配10種之時間控制模式,可提供依程序設定要求的開關信號輸出，注意只是控制信號，箱內測試電源需另接及有專配的供電系統.
5. 故障顯示
16組故障報警輸出，中英文人性化提示故障原因及排除方法
6. 預約啟動
所有測試條件皆可設定預約開機運轉之功能.

九、溫濕度振動環境試驗箱保護系統：
整體設備超溫
整體設備欠相/逆相
制冷系統過載
制冷系統超壓
整體設備定時
其它還有漏電，運行指示，故障報警后自動停機等保護
振動過熱裝置
振動過電流裝置
振動過電壓裝置
振動控制儀輸出“0”位保護
振動過位移保護
